PCB外观缺陷检测智能体
一、智能体介绍
PCB外观缺陷检测智能体是专为PCB制造行业设计的高性能人工智能系统。该智能体采用深度学习算法（如多尺度卷积网络结合注意力机制CBAM），通过图像预处理、特征提取（Backbone网络+Neck网络融合）及分类预测（全连接层+Softmax）等流程，实现对PCB板线路断裂、焊点不良、表面污渍、字符缺失等20余类缺陷的精准识别与定位。其核心优势在于高精度与实时性，经现场数据训练后模型准确率达98.7%，召回率99.5%，显著优于传统人工检测（平均准确率约85%）。智能体支持动态更新训练数据（如现场采集的3万+样本），持续优化模型性能，适应不同型号PCB板的工艺变化。满足高速生产线需求，从根本上解决人工检测效率低、误判率高、无法实时监控及缺乏数据分析的痛点，为PCB制造提供高效、精准的质量管控方案。

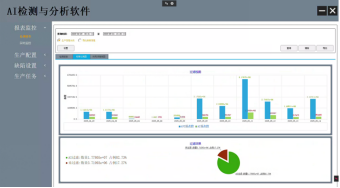

图 1 智能体系统界面
二、智能体应用
PCB外观缺陷检测智能体可以从以下维度优化生产痛点，实现降本增效：
1.工艺优化与效率提升：缺陷-工艺关联建模，通过分析历史缺陷数据与工艺参数（如蚀刻时间、焊接温度），快速定位蚀刻、曝光、焊接等环节的工艺瓶颈，缩短调试周期30%-40%，降低缺陷率50%以上；实时拦截缺陷，在封装、测试等后续工序前拦截不合格板件，减少资源浪费。
2.成本控制与风险防控：预测性维护，结合缺陷数据与设备状态（如蚀刻机刀具磨损），提前预警设备异常，减少停机时间40%，设备综合效率（OEE）提升12%；质量追溯与合规，缺陷图像与生产批次绑定，满足IPC-A-610、ISO 9001等标准要求，降低客户验厂风险。
3. 数据驱动决策：良率趋势分析，通过缺陷分类报告与良率曲线，向客户提供透明化质量保障，增强订单获取竞争力；跨场景适配，支持多层板、HDI板、高频板等快速部署，迁移学习效率提升35%，降低定制化开发成本。
4.长期价值：数据闭环驱动，缺陷数据自动上传至MES系统，形成“检测-分析-改进”闭环，推动工艺标准化。
